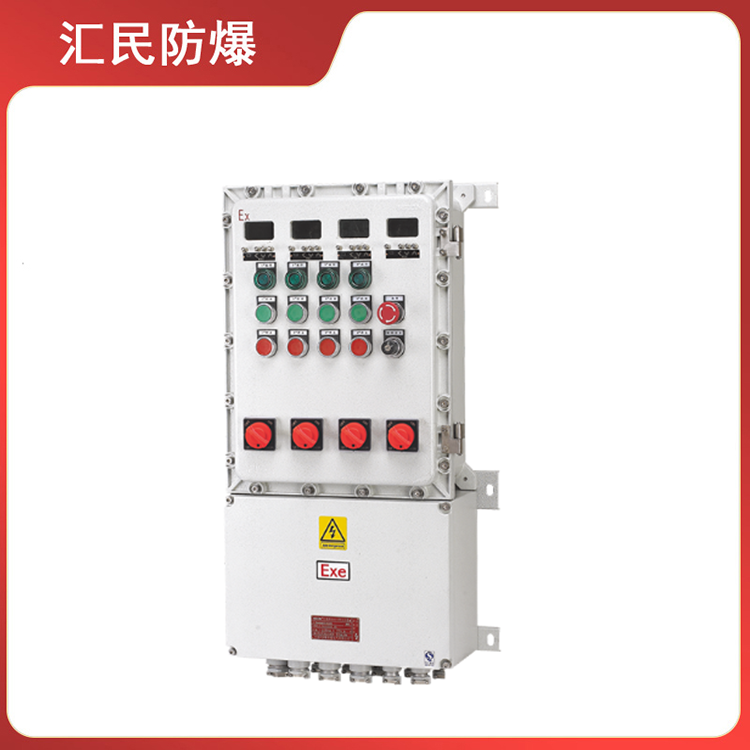

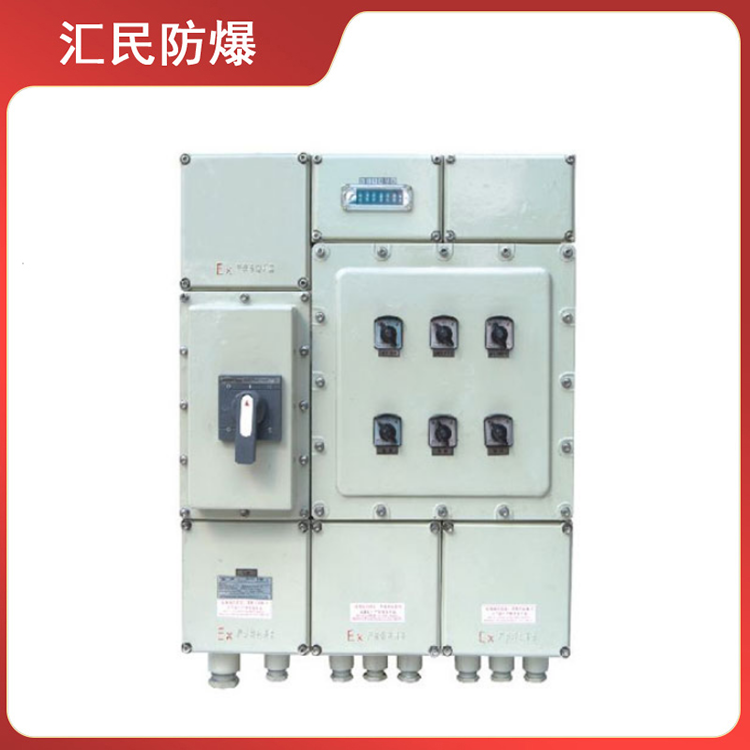

匯民防爆 | 防爆電氣設備導線連接標準

　　一、布線務必堅固安全靠譜

　　1、選用導電性螺栓-螺帽卡緊聯接時，應配銅螺母平墊圈，輸電可選用冷壓鉗的冷擠壓法卡緊銅芯電纜與O型連接頭，也可剝除絕緣層后的盤圈、燙錫、壓平后做為連接頭;為了更好地減少防爆電氣間隙和爬電距離，導線連接后相接處不可有銅芯電纜飛絲外伸。用六角螺母和O型連接頭卡緊聯接時，還應調節六角螺母較大方位間距G1，及其連接端與另一連接端的間距G2。全部這種間距都需要達到所需的電氣間隙。電導體相接處不能使用U型連接頭。因為U形連接頭在松脫時非常容易與連接頭分離出來，造成放電火花，而O形連接頭即便在松脫時也不會分離，只是提升連接頭的環境。而聯接松脫則是絕對不可以的。此外，當輸電線螺栓-螺帽根據低壓大電流壓接時，參考選用細牙螺栓-螺帽。

　　2、選用插接式聯接時，聯接務必有卡緊階段，以避免聯接松動和輸電線拔出來。在選用接線端子壓接時，輸電線銅芯電纜插進插口后需要用彈墊緊固擰緊螺絲;僅借助接線端子排基材絕緣層材料的磨擦緊固效果不佳。無合理緊固的接線端子不能應用于防爆電氣設備。

　　3、選用焊接時，務必避免焊接過程中發生“虛焊”狀況;虛焊不但會危害電源電路的電氣性能，并且會使點焊溫度升高。

　　二、本安電源電路的導線連接

　　1、基本安全電源電路的導線連接，除確保導線連接的穩定性外，一般都是多線的。應用多線連接頭時，連接頭也必須是多線連接頭。這是安全靠譜的接口方式。依照PCB電路板的設計，用導線連接時，假定輸電線孔徑不小于0.5mm，則容許單線聯接；假定印制輸電線總寬不小于2mm，則容許單線聯接。它還被視作安全靠譜的聯接。

　　2、在PCB電路板上設定接地線時，地線應盡量寬，并安排在PCB電路板周邊，且與路面的聯接一定要堅固靠譜。
