(1)施工工地配電應選用三相五線制系統，全部防爆電氣設備設備的金屬機殼及電線套管務必與專用型維護零線安全靠譜聯接，對出現震動的機器設備其維護零線的連接點不少于兩處，維護零線不可安置開關或斷路器。
(2)保護零線應獨立鋪設，不做它用，除在配電室或配電箱(柜)處做接地外，應在路線中間處和終端設備處做重復接地，并應與保護零線相互連接，其接地線電阻不得超過10Ω。
(3)保護零線的橫截面應不小于工作零線的橫截面，與此同時需要達到?jīng)_擊韌性的規定。保護零線空架鋪設的間隔超過12m時，保護零線務必挑選低于10平方毫米的絕緣層銅芯線或低于16平方毫米的絕緣層鋁錢。
(4)與防爆電氣設備連接起來的保護零線應是橫截面不小于2.5平方毫米的絕緣層多個銅芯線，保護零線的統一標示為綠/黃兩色線。在所有狀況下，禁止用綠/黃線做負載線。
(5)單相電路線的零線橫截面與火線零線同樣，三相路線的工作零線和保護零線橫截面不小于火線零線橫截面的50%。
(6)輸電線路的擋距不可超過35m，其線間距不能低于0.3m。架構線的排序?yàn)椋好鎸ω?fù)載從左邊起為L1、N、L2、L3、PE(注：L1、L2、L3為相線，N為工作零線，PE為保護零線)。
(7)在一個輸電線路擋距內，每一層架空電纜的連接頭數不能超過該層輸電線總數的50%，且一條輸電線只容許有一個連接頭。路線在超越鐵路線、道路、江河、輸電線路擋距內不能有連接頭。
(8)架空線路宜選用砼桿(用鋼筋混凝土制做而成的塔桿)，砼桿不可有露筋、裂痕和歪曲。電線桿鋪設深層宜為桿長的1/10加0.6m，在軟土層處盡可能增加鋪設深層或選用卡盤等結構加固。
(9)橡皮電纜線空架鋪設時，應沿墻面或電線桿高置，并且用復合絕緣子固定不動，禁止用金屬材料裸線做綁線，支撐點間隔應確保橡皮電纜線能承擔自身重量所提供的負載，橡皮電纜線的較大弧垂離地不可少于2.5m。

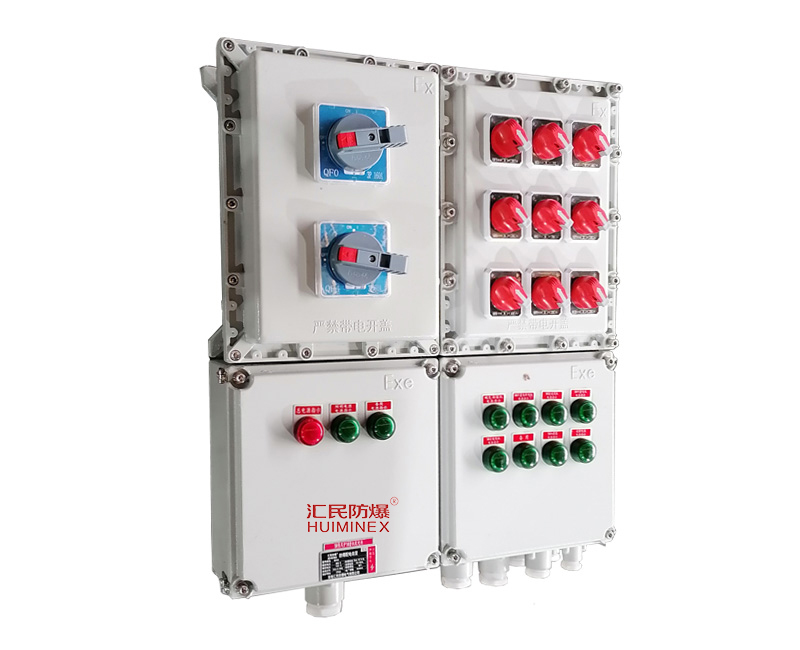

(10)開關箱、配電箱應安置在干躁、自然通風及常溫下場地，箱要防水防雨、防污、上鎖，門邊要有″有電危險″標示，箱里分路電源開關要注明主要用途，固定式底箱離地相對高度應超過1.3m，低于1.5m;移動底箱離地相對高度應超過0.6m，低于1.5m。箱里工作零線和保護零線應各自用接線端子分離鋪設，箱里防爆電器和路線安裝務必齊整，且每月維修一次，金屬材料后排座及機殼務必做保護零線，箱里不可存放雜物。
(11)配電箱和開關箱中的二級漏電斷路器，挑選的額定漏電流和額定漏電動作時應有效配對，使之具備等級分類保護作用，每臺用電機器設備應該分別有專用的開關箱，務必推行″一機一閘″制，安裝漏電斷路器。
(12)開關箱、配電箱中的輸電線進、出線應在底箱面，禁止建在殼體的上邊、側邊、后邊或箱門口。進、出線應加護線套分開整束并做防水彎，輸電線束不可與殼體進、出口直接接觸。移動配電箱和開關箱的進、出線必需選用絕緣電纜。
(13)每一臺防爆電氣設備或便攜式氣動工具的開關箱內，務必安置隔離開關和過負載、短路故障、漏電保護開關，其負載線務必按容積選擇無接頭的多芯銅線橡皮保護殼軟電纜或塑膠護線套，輸電線連接頭應穩固靠譜，絕緣層優良。
(14)照明變電器務必應用雙繞阻型，禁止應用自耦變壓器。照明燈具電源開關務必控制火線，使用時，電源電壓不超過36V。
(15)安裝防爆電氣設備的電源線時，應先安裝防爆電氣設備一端，再安裝開關電源一端，拆卸時反方向開展。
